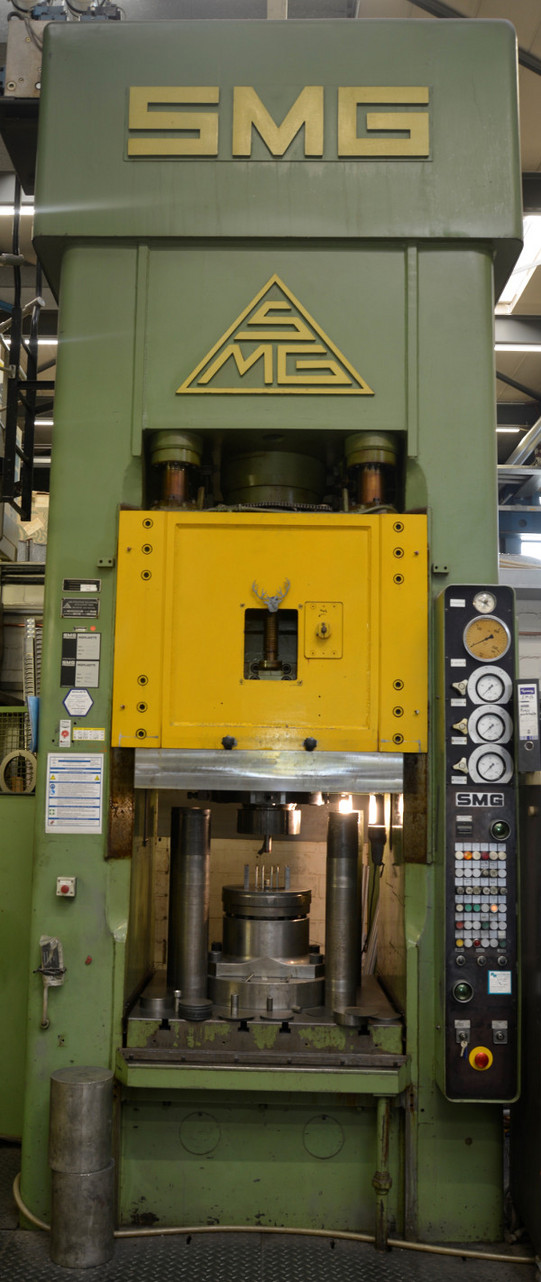

Hydraulische Ziehpresse, 2600 kN, dreifach wirkend, SMG HZPUI 260/160-1000/1000
| Maschinenbezeichnung | HZPUI 260/160-1000/1000 |
| Hersteller | SMG - Südddeutsche Maschinenbau-Gesellschaft mbH |
| Technische Daten | |
| Antriebsleistung | ca. 40 PS |
| Betriebsspannung (Drehstrom) | 380 V |
| Steuerspannung (Wechselstrom) | 220 V |
| Frequenz | 50 Hz |
| Ölmenge einer Behälterfüllung | ca. 1300 l |
| max. Gesamtpresskraft | 2600 kN |
| max. Ziehstößelkraft | 1600 kN |
| max. Blechhalterkraft | 1000 kN |
| max. Ziehstößelhub | 750 mm |
| max. Blechhalterhub | 405 mm |
| max. Ziehtiefe | 300 mm |
| Abstand Tisch - Ziehstößel oben | 1350 mm |
| Abstand Tisch - Blechhalterstößel oben | 1005 mm |
| Lichte Weite zwischen den Ständern | 1010 mm |
| Tisch- und Blechhalterfläche (Breite x Tiefe) | 1000 x 1000 mm |
| Ziehstößelfläche (Breite x Tiefe) | 650 x 650 mm |
| max. Eilsenkgeschwindigkeit | ca. 400 mm/s |
| max. Ziehgeschwindigkeit | ca. 38 mm/s |
| max. Rücklaufgeschwindigkeit | ca. 198 mm/s |
| max. Rückzugkraft | ca. 320 kN |
| Hydraulisches Ziehkissen, Modell HZA 80-/900/750 | |
| max. Ziehkissenkraft | 800 kN |
| max. Ziehkissenhub | 300 mm |
| Ziehkissenfläche (Breite x Tiefe) | 900 x 750 mm |
