Stanz- und Umformautomat mit Servoantrieb, 4000 kN, Schuler MSD2-400

Maschinenbezeichnung Schuler Servopresse MSD2-400 mit Bandanlage
Hersteller Schuler Pressen GmbH
Baujahr 2012
Technische Daten
Presse
Maximale Presskraft 4 000 kN
Hubhöhe 60…300 mm
Hubzahl – Vollhub und Pendelhub 3…60 und 3…90 min-1
Werkzeugtisch 3050 x 1400 mm
Stößelverstellung 250 mm
Maximales Gewicht Oberwerkzeug 6 000 kg
Bandanlage
Blechdicke 0,5…4 mm
Blechbreite 40…800 mm
Fließspannung 250…500 MPa
Beschleunigung 45 m/s2
Maximales Gewicht Coil 7 400 kg
Gefördert durch DFG

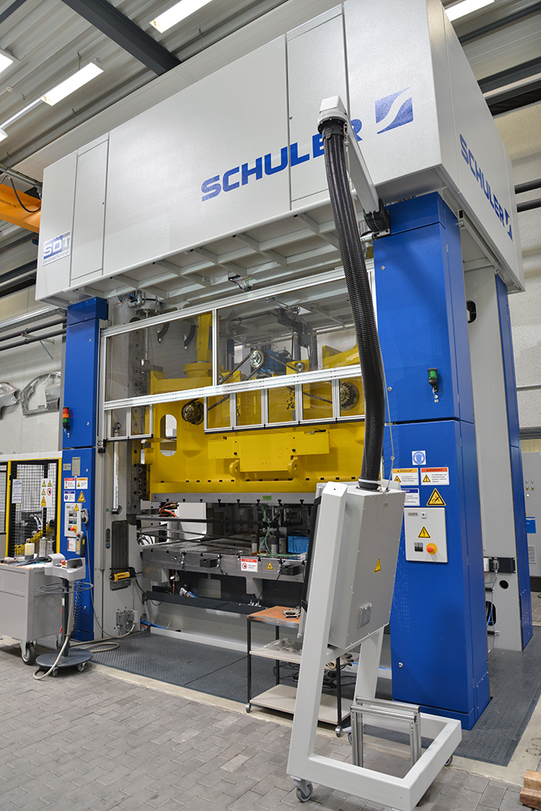

Bild einer Maschine © IUL
Bild einer Maschine
Bild einer Maschine © IUL
Bild einer Maschine
