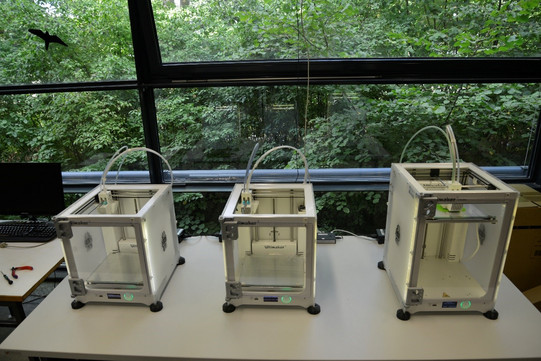

FDM-basierte 3D-Drucker zur Kunststoffverarbeitung (2x Ultimaker 3, 1x Ultimaker 3 Extended, 1x Creatly Ender 5)
| Maschinenbezeichnung | Ultimaker 3 & Ultimaker 3 Extended | |
| Hersteller | Ultimaker | |
| Technische Daten | ||
| Technologie | Schmelzschichtungsverfahren (Fused Deposition Modeling/FDM) | |
| Druckkopf | Druckkopf für Doppelextrusion mit automatischem Düsen-Hubsystem und untereinander tauschbaren Druckkernen | |
| Produktabmessungen | Ultimaker 3 | Ultimaker 3 Extended |
| Linke Düse | 215 x 215 x 200 mm | 215 x 215 x 300 mm |
| Rechte Düse | 215 x 215 x 200 mm | 215 x 215 x 300 mm |
| Duales Material | 197 x 215 x 200 mm | 197 x 215 x 300 mm |
| Filament-Durchmesser | 2.85 mm | |
| Schichtauflösung | 0.25 mm nozzle: 150 – 60 Mikron | |
| 0.40 mm nozzle: 200 – 20 Mikron | ||
| 0.80 mm nozzle: 600 – 20 Mikron | ||
| XYZ-Genauigkeit | 12.5, 12.5, 2.5 Mikron | |
| Bewegungsgeschwindigkeit Druckkopf | 30 – 300 mm/s | |
| Druckgeschwindigkeit | < 24 mm³/s | |
| Druckplatte | Beheizte Glas-Druckplatte | |
| Temperatur der Druckplatte | 20 – 100 ºC | |
| Nivellierung der Druckplatte | Aktiv nivellieren | |
| Unterstützte Materialien | Nylon, PLA, ABS, CPE, CPE+, PC, TPU 95A, PP, PVA, Breakaway | |
| Düsendurchmesser | 0.25 mm, 0.40 mm, 0.80 mm | |
| Temperatur der Düse | 80 – 280 ºC | |
| Aufwärmzeit der Düse | < 2 Min | |
| Aufwärmzeit der Druckplatte | < 4 Min (20 - > 60 ºC) | |
| Betriebsgeräusche | 50 dBA | |
| Materialerkennung | Materialerkennung mit NFC-Scanner | |
| Konnektivität | WLAN, LAN, USB-Anschluss | |
| Überwachen | Live-Kamera | |
| Abmessungen und Gewicht | Ultimaker 3 | Ultimaker 3 Extended |
| Abmessungen | 342 x 380 x 389 mm | 342 x 380 x 489 mm |
| Abmessungen (einschl. Bowden-Röhre und Spulenhalter) | 342 x 505 x 588 mm | 342 x 505 x 688 mm |
| Nettogewicht | 10,6 kg | 11.3 kg |
| Leistungsanforderungen | ||
| Eingang | 100 – 240V | |
| 4A, 50 – 60Hz | ||
| 221 W max. | ||
| Ausgang | 24 V DC, 9.2 A | |
